一个完整的主题乐园扩初设计应该包含什么?

2020-03-27 2737



在之前的文章“一个完整的主题乐园概念设计应该包含什么?”以及“一个完整的主题乐园方案设计应该包含什么?”中,介绍了笔者认为的概念设计以及方案设计中应该包括的内容,得到了广泛认可和好评,今天就给大家介绍一下概念设计以及方案设计的后续,一个完整的主题乐园扩初设计应该包含什么?这也是本系列的最终篇章!




在现有主题乐园建设中,往往会出现项目落地效果达不到设计预期的情况。其中在扩初设计阶段没做好前期设计意图的延续也是导致出现效果偏差的重要原因。


如果说方案设计是魔法师,那扩初设计就是实现魔法的那句“急急如律令”。


主题乐园的扩初设计是一项非常复杂的工作,对于一个中型主题乐园(500亩)来说,一般需要2000-3000张左右的扩初设计图才能完整表达主题包装的设计。按照一个设计师一天完成一张图纸,需要2000个工作日的工作量才能完成。考虑到实际的项目周期,整个项目团队大约需要16-25人的专职扩初设计师大约半年左右的时间方能顺利完成。期间和游乐设备单位、施工图设计单位以及专项设计单位还有大量的设计沟通和对接。因此扩初阶段是工作节奏最紧张,设计图纸数量最多的一个阶段。



▲我司最近完成的一套主题乐园扩初设计图册


主题乐园扩初设计的表现形式根据不同的项目特点也有所不同。在行业中往往会以CAD的技术图纸为主要表达途径,但CAD图纸在材质色彩以及复杂空间关系的表达中并不全面。因此我们在扩初阶段除了完成常规的技术图纸以外,还会同步完成主题包装彩色参考手册,针对材质表面处理以及具体的潘通色号体系做出更详尽的说明和标注,为施工阶段的招投标和现场施工提供充分的参考依据。


以我司完成的一个乐园主入口扩初为例,我们在完成扩初图纸以外会对节点详图进行放大说明,并在彩色立面中对材质纹理和构件的详细色号做出进一步的深化,合成在最终的彩色材质手册中和材料表一起提供给施工单位使用,为施工阶段提供更多的参考依据。



所以,主题乐园扩初设计的标准并不是一成不变的。根据不同的项目类型对扩初的标准和表现形式做出不同的针对性补充才是做好项目传承的关键所在。以高标准和严要求完成扩初设计才能更好的起到从方案到落地的纽带作用,为项目高品质的落地打下坚实的基础。


从扩初设计的定义可以看出它不同于方案设计,具有统筹专项设计的复杂性、设计思路的延续性、设计内容的完整性等特点。根据方案阶段面临的各种困难,以文化、功能、空间、形态、结构以及情感等为切入点,形成一整套即能传承方案设计思路,又对方案进行二次创意深化的解决办法,最后结合投资及设备设施条件进行整合形成完整的设计内容。

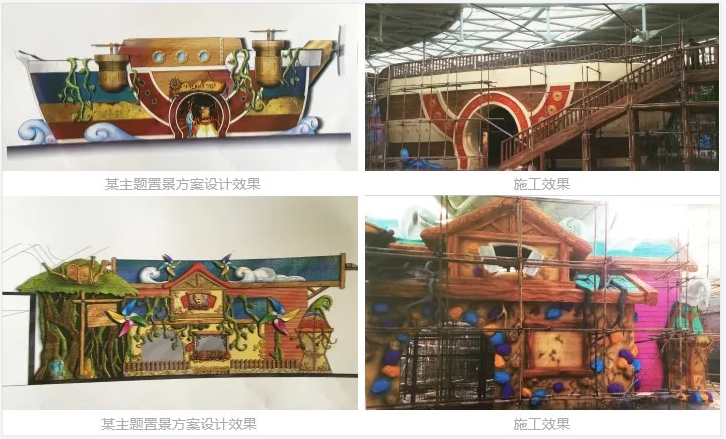

如果直接将方案设计结果交给施工单位进行施工图设计,跳过扩初设计阶段的工作内容,无论是在效果品质上还是成本控制上都有很大风险,如下图所示就是跳过扩初设计直接进行施工图深化,无论是造型还是色彩,都丢失了乐园最精彩的欢乐效果。



▲没有扩初指导的施工效果的偏差


在方案设计阶段虽然设计单位会对建筑的主要展示面和包装都进行具体设计,但对于一些反向天花、山墙等细节还是需要在扩初设计阶段进行进一步的深化创意对方案进行补充。


我们在考察中也注意到一些主题乐园在这些细节设计上用了简单的色块以及较为粗糙的材料代替,其中很大一部分原因就是在扩初设计中没有找有丰富主题乐园设计经验的设计公司导致的。



▲用建筑彩钢板完成的屋顶包装



▲简单色块处理的内侧装饰面


同样是民族特色的建筑包装风格,以我司完成的七彩云南主入口建筑包装为例。在扩初设计中对主入口的包装体量、山墙、凿井等进行了二次的创意设计,对建筑结构、景观、水处理等专业进行了统筹协调,确保了项目落地的高还原度和创意的延续性,仅主入口的主题包装图纸就超过了100张。



▲方案设计立面图




▲主入口扩初图纸



在主入口包装深化过程中我们也发现钢结构与原有的主题包装会产生碰撞影响,如果只是简单的做包装避让则会与原来的方案效果产生偏差。我们通过在犀牛中的精确建模,与建筑设计院和钢结构专项单位进行了多轮沟通协调,优化了原有结构形式,最大程度还原了方案设计中的主题包装造型,避免了累积性误差的产生。




▲犀牛结构推敲



▲SketchUp人视精模推敲



▲建筑包装实景效果


在国内,扩初设计还有一个特殊情况,就是扩初设计一般已经和施工图设计以及施工同步进行,因此时间紧迫,协调面多,同时还要保持深度和水准,实属不易。扩初设计作为跨越设计阶段前后期的关键桥梁,也起着协调整个项目建设周期的重要作用。这就要求主题乐园设计单位拥有强大的主题包装设计经验,掌握着业界前端的各类游乐设备信息,并且能够与设计院、设备商紧密配合、顺利沟通。


在七彩云南项目中,我们在项目初期就建立了从扩初到开业的设计管控计划。以保证项目的顺利开业。




▲由扩初到开业工期管控表




扩初设计阶段包括:总平面扩初设计,建筑(构筑物)扩初设计,设备扩初设计,演绎类扩初设计,标识及其他配套服务类的扩初设计。


总平面扩初设计
扩初设计阶段的总平面设计应包括设计说明书、总体平面图、分区放大平面图、主要节点放大平面图、总体平面竖向图、分区放大平面竖向图、主要节点竖向图、总体平面铺装图、分区平面铺装图、主要节点铺装图。




园区竖向设计需同时充分协调各单体建筑的竖向设计、园区道路、广场的竖向设计及总体防洪、排涝的要求。


建筑主题包装扩初设计
在方案设计阶段会出现有些设计内容交代不明确或不完整,都需要在扩初设计阶段予以充分的考虑,这需要设计师不但要有主题创意设计能力,也需要具备扎实的建筑设计能力,以充分完善建筑包装设计,满足招投标及指导施工图设计的要求。


以七彩云南项目童梦乐园建筑包装为例,扩初设计内容包含平面图、立面图、剖面图、主要节点及主要装饰构件详图、彩色构件手册及材料表。



▲童梦乐园建筑包装方案设计




▲建筑包装扩初设计图册




在方案设计中环游列车正好横穿童梦乐园建筑内部,在扩初设计中除了考虑常规的建筑设计及主题包装设计外,还需要充分掌握特种设备的详细信息,例如安全距离,轨道长度,拐弯半径,结构柱间距等信息,以保证设备与主题包装的完美衔接。



▲立面图





在扩初设计中,主题灯光设备的安装位置也是需要着重考虑的,特别是需要隐藏的设备,应在详图设计中明确设备预留位置及隐藏方式。




▲实景效果


餐厅、商店及卫生间等建筑或构筑物在主题装饰上具有较强的识别特点,在做主题包装扩初设计中,除了要求对设计效果的还原,也要严格依照相关规范,完善建筑主题包装。



▲主题餐厅包装方案设计



▲三维模型推敲



▲主题餐厅包装扩初设计图册




▲实景效果


演绎剧场包装扩初设计
演绎类建筑的主题包装设计,所交叉的专业繁多,既有游乐设备,还有灯光、空间声学,多媒体特效、机械及道具等设计专业,这需要扩初设计单位在这种多专业衔接方面要有丰富的设计经验和管控能力,在保障效果的同时,也要解决设备与建筑条件之间冲突的问题。



▲演绎剧场方案设计


为了更加全面、系统地掌握设备与主题包装的关系,做好各项设备间的衔接,新道信创意在做复杂建筑包装扩初设计中将建立精准的三维模型,以完善及解决重要节点的设计内容,指导扩初深化设计。



▲演绎剧场主题三维模型推敲



▲主题包装扩初设计图册




▲实景效果


游乐设备主题包装扩初设计
在扩初设计阶段,对于复合型功能建筑的主题包装难度更大,需要充分统筹游乐设备与建筑条件的衔接,同时也要统筹灯光设计效果,进行主题包装照明设备的预留和深化。


以七彩云南的摩天轮项目为例,此景点除了景观面所展现的摩天轮项目,同时也结合了环园列车的上下客站台,是一个复合型的项目。由于设备的上客平台都在建筑二层,在深化过程中也充分考虑人员的逃生疏散需求以及游乐设备的救援需求。


在扩初设计中我们根据设备厂家的提资重新协调了建筑设计院对建筑结构以及主题包装重新进行优化调整,同时也同步跟进了摩天轮设备单位的灯光效果设计,最大程度还原了概念阶段的畅想,打造了滇池上一道靓丽的景观标志。



▲设备主题包装概念设计



▲设备主题包装方案设计



▲设备主题包装扩初设计图册



▲设备包装实景图


扩初设计中的另一大难点是主题包装与游乐设备的深化设计。在扩初设计启动后,特种设备的招采工作会陆续完成,扩初设计单位需要根据设备厂家的最终提资对主题包装进行深化设计,这就要求扩初设计人员对相关的设备信息足够掌握,才能快速、精准的完成主题包装的扩初设计。



▲飞翔影院主题包装方案设计



▲主题包装三维模型细部推敲



▲主题包装扩初设计图册




▲实景效果



主题置景包装扩初设计
主题雕塑、造景小品、景观桥、门头等特殊造型的主题置景设计,必须充分表达出造型体量以及材质、肌理、色彩变化等相关技术要点,以指导施工图设计工作。



▲景观桥包装方案设计




▲景观桥主题包装扩初设计册




▲入口门头方案设计



▲扩初设计图册




▲实景效果


标识标牌扩初设计
主题乐园中的标识标牌具有鲜明的主题性,根据不同的功能和用途出现在乐园的各个区域中。在方案设计中往往会以平面的形式来表现,在扩初阶段我们会结合SU模型从人视角度以及乐园的类型推敲确定标识标牌的高度和材料安全等深化工作。



▲标识标牌方案设计                ▲扩初阶段SU推敲



▲标识牌扩初设计图纸




由主题乐园设计单位进行主题包装施工图的审查,对项目落地的高还原度有着具有十分重要的意义。在施工图审核过程中要始终把概念、方案、扩初阶段的创意思路及主题乐园主题效果在后期包装施工图的深化设计中贯穿和延续,使主题包装设计的效果得以最大化的实现。


施工图的审查首先是对包装材料效果、外形、细节等艺术效果进行审阅,审阅给出主题包装的回馈信息及相关优化建议。




▲对材料及图案纹样给出具体的选型意见




特别对于一些比较精致的细节设计,往往容易在施工图深化阶段被简化处理,与前期的设计效果产生偏差。我们也会在这个阶段要求施工单位延续好扩初设计的深化成果,更好地保证项目落地的延续性和完整性。


主题乐园的设计阶段主要包括:概念设计、方案设计、扩初设计以及施工图设计。概念设计及方案设计更多的是讲述设计的思路、创意、空间、设备布局等范畴的创意设计,而扩初设计和施工图设计更多的是给施工提供建造的方式、如使用的材料、做法、工艺上的深化设计,同时也是对前期概念和方案设计的补充。


扩初设计阶段的图纸深度有深有浅,但最基本是要表达清楚主题包装完成面的创意、效果,同时必须满足下一阶段施工图招标的技术深度要求。而施工图设计则要将一些展示面上看不见的基层和做法表达清楚,在符合国家颁布的有关规范的基础上也要满足施工的要求。


让我们来看一下不同深度的扩初设计图区别


主题乐园扩初技术性较强,相对概念和方案来说,非专业人士很难看出具体的区别,不同的深度导致价格差异很大。我们下图用几个不同深度的扩初对比以及我们的扩初和施工图对比,以便大家参考。


简易深度



上图这类较为简易的扩初设计往往出自一些建筑设计单位参与的主题乐园项目中,虽然有较强的建筑专业能力,但对于主题乐园的扩初设计表达存在明显不足。在立面图中主要表达的是建筑的尺寸和轮廓,除了对主要构件的包装体块进行区分以外缺少对造型、材质纹理、色彩、细节、图案的深化。以这样的设计深度传承到施工阶段就非常容易产生与概念方案较大的差距。

普通深度



在普通类型的扩初设计中可以看到区别于简易版本,除了在尺寸轮廓的表达外,还会对材料的选用、纹理以及门窗装饰细节有更多的深化工作。但对于包装与建筑的关系以及特色构件的造型深化等还是存在一定的缺失。这样的深化方式在图纸层面上看似完成了深化工作,但在施工阶段还会存在与实际建筑条件不符,只能由施工单位现场自行更改的情况出现。


我司深度


▲立面设计图



▲节点大样图


在我司的扩初设计中,我们会结合建筑条件对主题包装的造型、材质、纹理、节点、色彩等进行具体的二次深化,对于方案阶段没有体现的反向天花和部分缺失的包装侧面进行完善设计。同时根据不同材料的结构和荷载需求提前与建筑院进行沟通,确保建筑院可以提前做结构预留,以控制整体的包装成本在合理范围内,保证项目能够真正高还原度的落地。




主题乐园项目中往往还存在大量的设备包装,这就要求参与项目扩初设计的公司不仅要有包装深化能力,还要对所有的游乐设备本身有充足的了解。能够熟悉设备的运行方式以及机电、设备操作间的特点,知道如何在保障设备安全运行的基础上来做设备包装。从设备包装层面也一以贯之的将前期的设计思路延续在整个设计流程中,做好与建筑及设备单位的对接沟通,统筹好最终的落地效果。




在我司扩初设计成果与施工图单位的设计成果对比中可以看出,我司的扩初设计内容已经非常接近施工图的细化程度,在施工图单位只是对于具体的材料图样和钢结构进行了深化。我们在扩初设计阶段,对于材料和结构的详细表述,提前预判了在施工图阶段可能出现的问题,减少了施工图深化的难度和时间,也更有利于项目施工进度的把控,从而更好的实现设计效果的落地。


总体而言,主题乐园的扩初设计是一个复杂性、综合性非常高的阶段,也是项目从设计到落地过程中的关键节点。设计单位不仅要有足够的项目落地能力,也需要对方案有全面的理解和二次创意能力。根据业主对项目的投资和品质要求,统筹好游乐设备、建筑、灯光、景观等专业单位的穿插合作,为项目顺利施工打下坚实的基础,才能在最终为游客们呈现出一个高品质的主题乐园。
